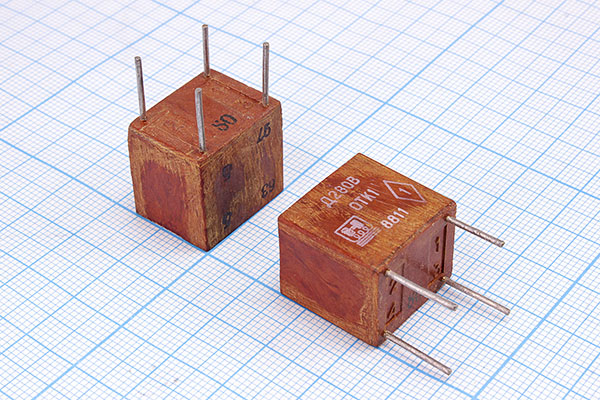

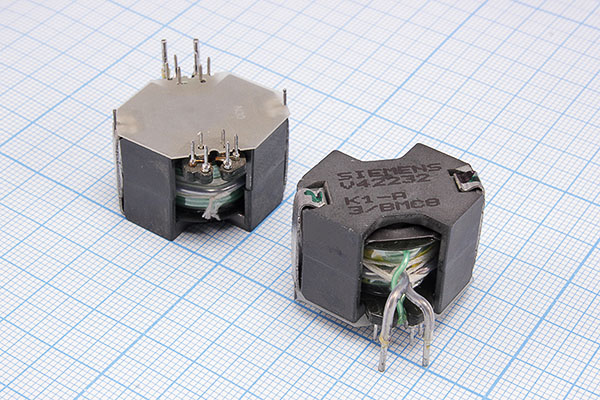

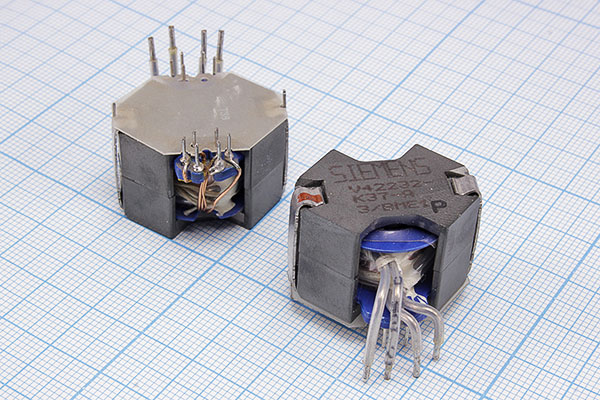

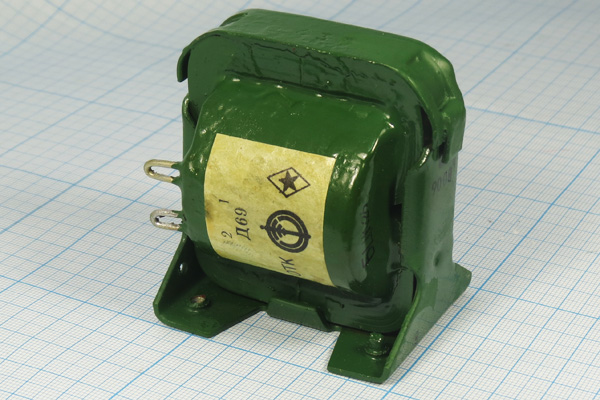

Дроссели (катушки индуктивности)

Индуктивности. Цветовая маркировка

В соответствии с Публикациями IEC 62 для индуктивностей кодируется номинальное значение индуктивности и допуск, т.е. допускаемое отклонение от указанного номинала.  Наиболее часто применяется кодировка 4 или 3 цветными кольцами или точками. Первые две метки указывают на значение номинальной индуктивности в микрогенри (мкГн), третья метка - множитель, четвёртая - допуск. В случае кодирования 3 метками подразумевается допуск 20%. Цветное кольцо, обозначающее первую цифру номинала может быть шире, чем все остальные.

Обычно для индуктивностей  кодируется номинальное значение индуктивности и допуск, т.е. допускаемое отклонение от указанного номинала. Ноимнальное значение кодируется цифрами, а допуск - буквами. Применяется два вида кодирования.

А. Первые две цифры указывают значение в микрогенри (мкГн), последняя - количество нулей. Следующая за цифрами буква указывает на допуск. Например, код 101J обозначает 100мкГн +/-5%. Исключение являются случаи, когда индуктивность меньше 10мкГн. В таких случаях роль десятичной запятой выполняют буквы R или N - для индуктивностей меньше 1мкГн. В случаях, когда буквы не указываются - допуск 20%.

ДОПУСК:    D = +/-0,3нГн     J=+/-5    K=+/-10    М=+/-20%

ПРИМЕРЫ ОБОЗНАЧЕНИЙ:

В. Индуктивности маркируются непосредственно в микрогенри (мкГн). В таких случаях маркировка 680К будет означать не 68 мкГн +/- 10%, как в случае А, а 680 мкГн +/- 10%
